Исполнительный механизм

Для управляющих аэродинамических поверхностей

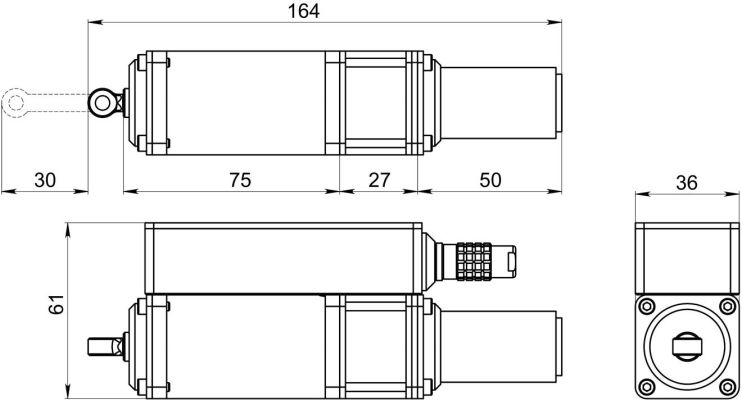

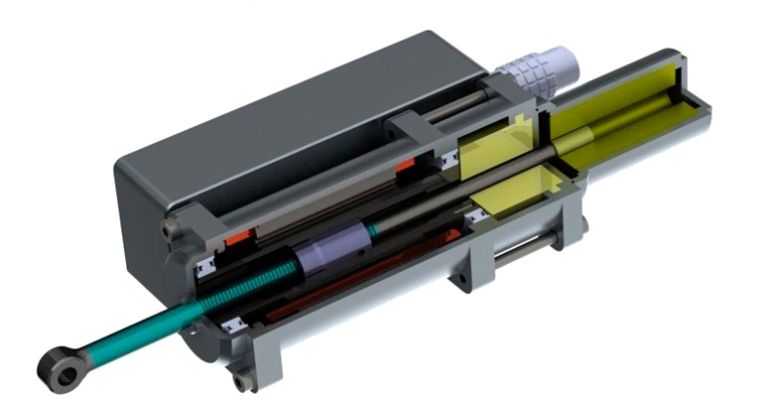

Исполнительный механизм (ИМ) представляет собой линейный актюатор, в основе которого лежит шарико-винтовая передача (ШВП) с приводом от электродвигателя с постоянными магнитами (ДПМ). Обратная связь по положению осуществляется с использованием датчика линейных перемещений (ЛДП) (дифференциальный трансформатор для измерения линейных перемещений - LVDT).

Технические характеристики

Наименование параметра	Значение
Максимальное перемещение выходного штока	30 мм
Номинальное усилие на штоке при скорости перемещения штока 30 мм/с	900 Н
Скорость перемещения штока при отсутствии нагрузки	60 мм/с
Масса в полной комплектации	0,760 кг
Максимальная потребляемая мощность	60 Вт

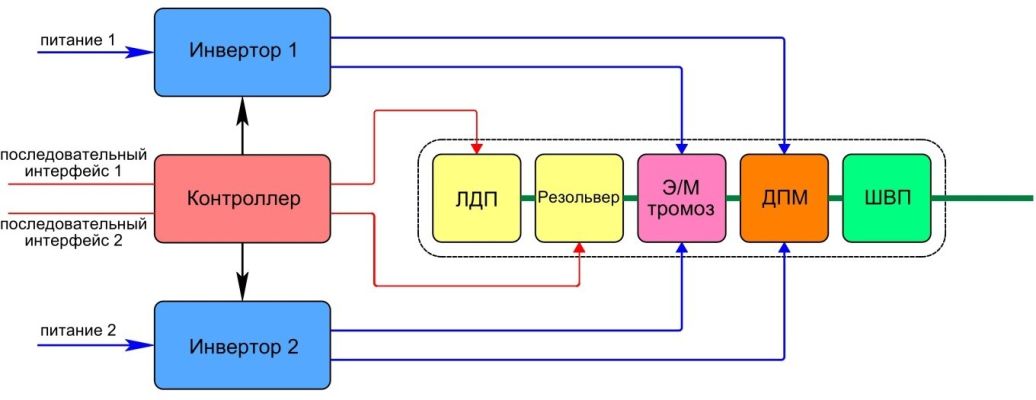

Структурная схема ИМ

Для повышения надежности ДПМ выполнен с двумя равнозначными комплектами обмоток, управляемыми от независимых инверторов. Возможна установка электромеханического тормоза (ЭТ). Конструктивно все составные части актюатора реализованы в едином корпусе.
