Преобразователи частоты серии «ИПН» ООО «Привод СПб»

ООО «Привод СПб» занимается разработкой, сертификацией и серийным производством преобразовательной техники различной категории качества, в том числе, специального назначения. Среди наших заказчиков такие предприятия, как: АО «ЛГМ», ООО «ВСМ-Сервис», ОАО «РЖД» и др.

Наши проекты

Наша продукция преобразовательной техники имеет общее сквозное обозначение:

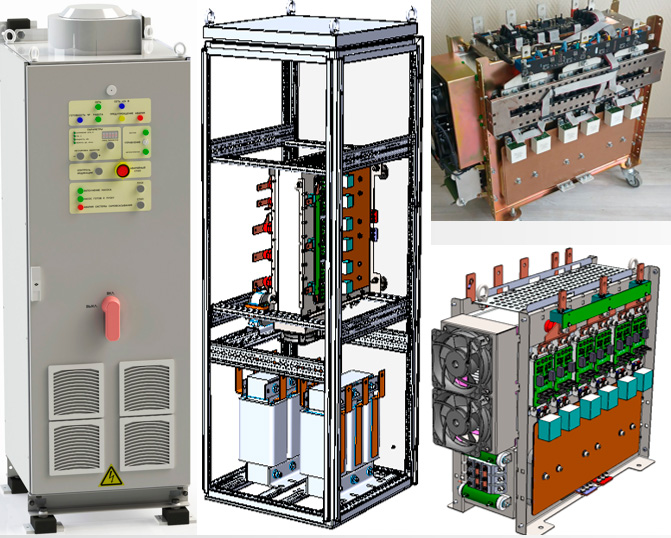

ИПН-АВ 3 И 3-45-380/380-ОТК/IP56

АВ

Тип выпрямителя: АВ – активный выпрямитель, В – выпрямитель без коррекции коэффициента мощности.
3

Количество входных фаз преобразователя. При питании от сети постоянного тока индекс не указывается;
И

Тип выходного напряжения: И – ШИМ выход, С – синусоидальное напряжение;
3

Количество выходных фаз преобразователя;
45

Мощность преобразователя, кВт;
380/380

Номинальное значение питающего/формируемого напряжения;
ОТК

Категория продукции: ОТК, ВП, РМРС, ОСМ;
IP56

Степень защиты оболочки (до IP56);

Преобразователи серии «АВ» оборудованы активным выпрямителем

позволяет рекуперировать электроэнергию в электросеть

не вносит гармонические искажения в потребляемый ток, что снижает амплитудное значение и пиковую нагрузку на оборудование селективной защиты (THD тока менее 3-5%)

имеет низкий cosφ (≥0,96), что исключает потребление реактивной мощности, а также необходимость применения фильтрокомпенсирующих устройств

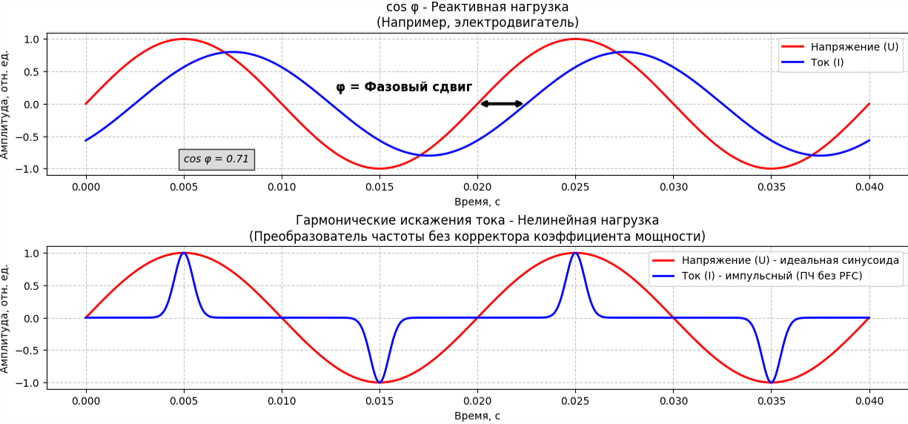

Виды искажений электросети на примере одной фазы

Серии преобразователей частоты

ООО «Привод СПб» выпускает серии преобразователей модельным рядом мощности 0,75-500 кВт, рассчитанных на номинальное значение питающего трехфазного переменного напряжения 220-660 В (возможно специализированное исполнение для мощностей свыше 500 кВт и питающего сетевого напряжения до 1 кВ). Все преобразователи ООО «Привод СПб» оборудованы ЭМС фильтром.

Преобразователи серии «АВ» могут быть оборудованы выходным синус-фильтром, что позволяет формировать напряжение идентичное сетевому, но с возможностью регулировать действующее значение напряжения и частоту.

Одним из возможных применений преобразователей серии «АВ», оборудованных выходным синус-фильтром, может являться использование в качестве фильтрующего устройства (стабилизатора напряжения), преобразующего трехфазное переменное несимметричное напряжение с различными типами искажений в трехфазную симметричную сеть.

Преимуществом преобразователей серии «АВ», отсутствующим у импортных и отечественных аналогов, является функциональная возможность работы в режиме активного фильтра, корректирующего гармонические искажения и cosφ электросети, при отсутствие необходимости управления подключаемой нагрузкой.

Управление преобразователями ИПН ООО «Привод СПб» может осуществляться аналоговыми, дискретными и цифровыми интерфейсами, к которым относятся*:

Аналоговый сигнал 0-10 В;
Аналоговый сигнал 4-20 мА;
Дискретные сигналы СТАРТ/СТОП и др;
Цифровой интерфейс RS-485, RS-4822, RS-232 (протокол ModBus RTU/ASCII);
Цифровой интерфейс CAN;
Цифровой интерфейс Ethernet.

*Тип интерфейса управления уточняется при заказе.

В преобразователях ИПН ООО «Привод СПб» реализовано как скалярное, так и векторное (датчиковое и бездатчиковое) управление электродвигателями. Мы разрабатываем системы управления, поддерживающие заданную скорость, момент, ускорение, положение, в зависимости от специфики задачи заказчика. Наши преобразователи работают с таким датчиками как*:

БВТ - бесконтактные вращающиеся трансформаторы;
СКВТ- синусно-косинусные вращающиеся трансформаторы;
Датчик линейных перемещений;
Инкрементный энкодер;
Датчики Холла;
Абсолютный энкодер (в том числе оптический).

*Структура системы управления и наличие/тип датчик уточняется при заказе.

Высокий уровень локализации и использование отечественных компонентов

ООО «Привод СПб» в своих преобразователях вне зависимости от категории продукции отдает преимущество отечественным производителям компонентов. Так, преобразователи частоты категории качества ВП и РМРС имеют 100% уровень локализации. Также по предпочтению заказчика ООО «Привод СПб» может изготавливать преобразовательную технику категории ОТК полностью из отечественных компонентов.
